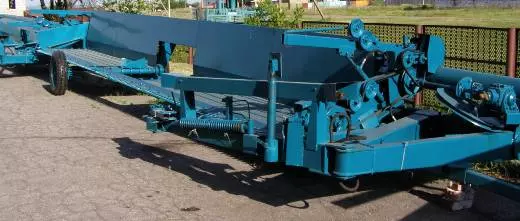

Жатка валковая прицепная ЖВП 9,1

Опис товару

 Для степных равнинных зон с невысокой урожайностью предлагается широкозахватная прицепная жатка ЖВП-9,1 агрегатируемая с тракторами класса 1,4.

Ширина захвата 9,1 м позволяет лучше использовать на подборе валков пропускную способность современных высокопроизводительных отечественных и импортных зерноуборочных комбайнов.

Она выполнена на одной с жаткой ЖВП-6,4 конструкционной базе, поэтому обладает теми же достоинствами и конструкционными особенностями за исключением одной - в связи с широким захватом и работой на низкорослом и неполегающем хлебостое вместо эксцентрикового применено планчатое мотовило. Это только улучшило потребительские свойства жатки, поскольку упростилась конструкция и обслуживание жатки.

По сравнению с выпускающимися жатками шириной захвата 6 и более метров в том числе и ЖВП 9,1 «Дрофа»  наша жатка ЖВП-9,1 имеет следующие преимущества:

•  цельносварная мощная рамная конструкция жатки без разделения как на   отдельные   ходовую   и  жатвенную   части,   что   повышает прочность жатки и упрощает ее конструкцию;
• применен ременно-планчатый транспортер вместо полотенного, Ременно-планчатый транспортер имеет более высокую надежность и «живучесть» по сравнению с полонённым;
• для привода режущего аппарата использован планетарный привод режущего аппарата  с механизмом быстрого среза.
• введен рычажно-пружинный стабилизатор поперечной устойчивости хода жатки, препятствующий отклонению жатки назад при движении на подъем или на легких грунтах;
• более  высокая  производительность  работы жатки  за счет увеличенной ширины захвата и повышения надежности отдельных узлов и жатки в целом.

Применение прицепной жатки ЖВП – 9,1 позволяет:
- снизить затраты на раздельную уборку;
- освободить часть комбайнов от работы с валковыми жатками;
- максимально загрузить комбайн при подборе с сдвоенного валка;
- более оптимально загрузить транспортный парк.

Жатки ЖВП 9,1 выпускаются в комплектации с планетарным приводом Шумахер и аппаратом быстрого среза. Сочетание высокоэффективного планетарного редуктора с уникально простой системой быстрого реза позволяет значительно увеличить скорости резания, снизить потери мощности на режущем аппарата ,тем самым  увеличив надежность жатки.

В жатке применены палец противорез двойной штампосварной выполнен из высокопрочной легированной стали в виде трех пластин: большого и малого ножей и силовой опоры. Технологическое обеспечение высокой точности размерной компоновки пальца относительно ножевого бруса позволяет быстро и надежно установить пальцы в рабочий агрегат с соблюдением необходимых параметров сопряжения с ножевым полотном, исключает необходимость регулировки зазора в ножевом створе и пластине противорезания. В процессе эксплуатации допускается восстановительная подточка ножевого створа.

Режущий аппарат с использованием штампосварных пальцев-противорезов используется практически для всех культур и особенно хорош при уборке высоко влажных , полеглых культур в сложных климатических условиях. Эффективность режущего аппарата быстрого среза превышает существующие аналоги на 30% по производительности.

Жатка обеспечивает:

• укладывание двойного валка хорошего качества и максимальной мощности с ширины захвата 18,2 м;
•  высокую производительность работы при скашивание на свал за свет увеличенной ширины захвата поступательной скорости комбайна;
•  облегчение условий труда комбайнера за счет специальной системы копирования почвы;
• снижение затрат на раздельную уборку более чем в два раза.

Техническая характеристика навесной жатки ЖВП – 9,1

Тип агрегатирования ........................ валковая прицепная

I. Ширина захвата м ..... 9,1м
2. Производительность за 1 час чистой работы при скорости движения 7 км/ч* га/час....7-  9
3. Рабочая скорость движения, км/ч....до 9
4. Высота среза мм  ..... 80-90
5. Мотовило:
- тип - планчатое
привод  - цепной передачей
Изменение положения мотовила :
По вертикали……………………...гидроцилиндрами
По горизонтали……………………в ручную

Режущий аппарат :
-тип…………………………………пальцевый
- привод…………………………….планетарный привод ножа

6.Изменение положения мотовила:
-       по вертикали гидроцилиндрами
-       по горизонтали в ручную

7.Транспортеры планчатые

8. расположение выбросного окна  по середине жатки

9. Масса, кг.....2000

10. Срок службы, лет ......  не менее 8

11.Агрегатируется с трактором...... МТЗ

Преимущества жатки по сравнению с конкурентами:

• Повышена на 30% производительность жатки  за счет удачного сочетания системы быстрого реза с планетарным приводом режущего аппарата ;
• Увеличена надежность режущего аппарата за счет применения штампосварных пальцев из стали 65Г  и сегмента с крупной насечкой под болто крепеж 6 мм. Срок службы пальцев 6 лет.
• Значительно уменьшены простои при замене сегментов на ноже режущего аппарата за счет применения болто крепежа;
• Конструктивные решения обеспечивают высокую надежность работы в процессе уборки урожая  на высоких скоростях.
